Назначение
Предназначен для высокоскоростного облицовывания прямолинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом с автоматической перенастройкой на толщину кромки до 3 мм.
Схемы обработки
|
|
|
|
|
|
|
|
|
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос

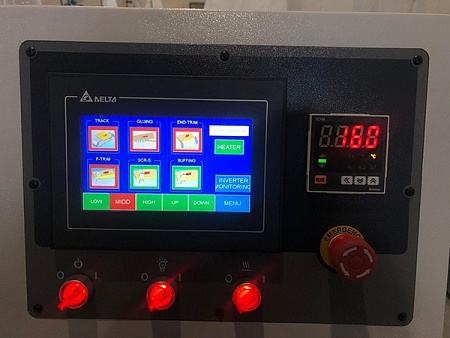

ПАНЕЛЬ УПРАВЛЕНИЯ
Перенастройка на 2 вида кромки одним нажатием на мониторе. |
|
БЛОКИРОВКА ПОДАЧИ
Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками. |
|
УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ
Для предварительной прифуговки заготовки перед приклеиванием кромки. |
|
КЛЕЕНАНОСЯЩИЙ УЗЕЛ
Оснащен пневматическими шторками защищающими клеенаносящий вал от грязи и пыли. |
|
ЗОНА ПРИЖИМА
Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку. |
|

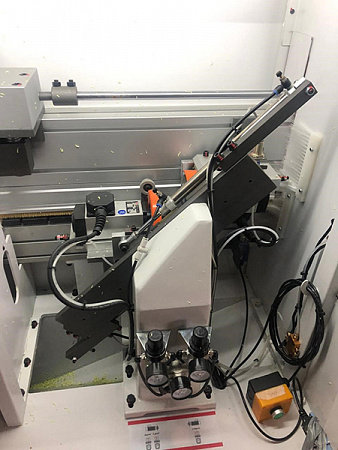

ТОРЦОВОЧНЫЙ УЗЕЛ
Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность. НАСТРОЙКА Удобная настройка передней и задней пилы с помощью двух ручек и выключатель подачи заготовки со стороны рабочих узлов позволяет быстро и точно настроить торцовочный узел. |
|

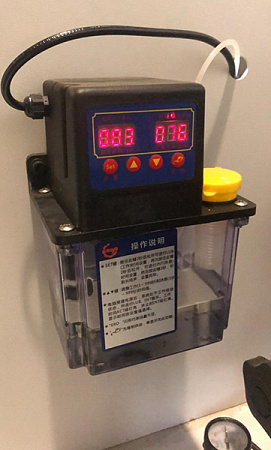

ОБСЛУЖИВАНИЕ Узел оснащен системой автоматической смазки направляющих. Система обеспечивает стабильную работу узла в течении всего срока эксплуатации и сводит к минимуму обслуживание оператором. |
|
ЧИСТОВОЙ ФРЕЗЕРНЫЙ УЗЕЛ

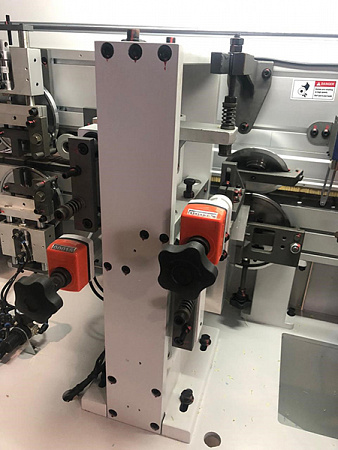

Предназначен для профильного фрезерования верхнего и нижнего свесов кромочного материала. |
|

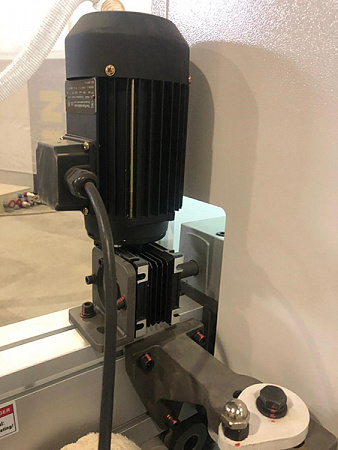

ДВУХМОТОРНЫЙ УЗЕЛ ОБКАТКИ УГЛОВ Оснащен двумя высокочастотными электродвигателями с универсальными фрезами, которые осуществляют обработку стыков кромки и придают изделию законченный вид. |
|

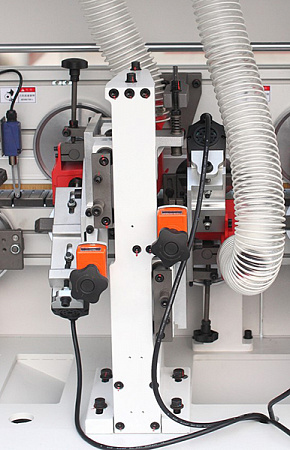

УЗЕЛ РАДИУСНОЙ ЦИКЛИ
Автоматическая перенастройка узла с помощью пневматики на 2 типа кромки. |
|
УЗЕЛ ПЛОСКОЙ ЦИКЛИ
Предназначен для удаления остатков клея с клеевого соединения. |
|
ПОЛИРОВАЛЬНЫЙ УЗЕЛ
Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска. |
|

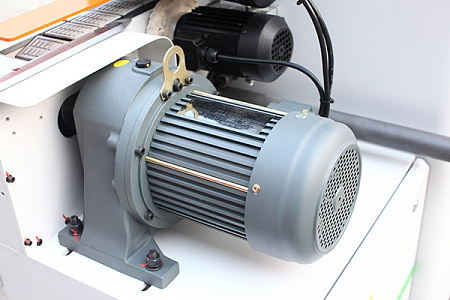

МОТОР-РЕДУКТОР 2,2 кВ |
|
ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ Выполнены в соответствии стандартам СЕ. |
|
ПОДЪЕМ ПРИЖИМНОЙ БАЛКИ
Настройка на толщину детали производиться с пульта управления. На пульте задается толщина детали и прижимная балка автоматически устанавливается на заданную толщину. |
|

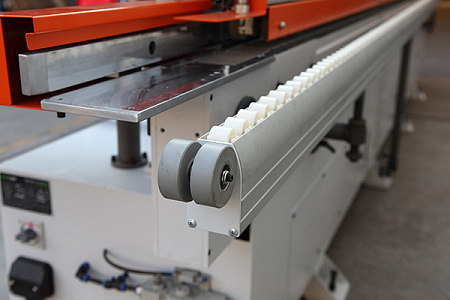

ПОДДЕРЖКА ЗАГОТОВКИ Балка снабжена резиновым колесом до и после вспомогательной балки, чтобы предотвратить попадание и выход пластины из материала |
Толщина кромочного материала, мм | 0,4 - 3 |
Мин/макс толщина детали, мм | 10 - 60 |
Мин. размеры обрабатываемой панели, мм | 200 x 100 |
Скорость подачи, м/мин | 15 - 20 - 23 |
Мощность двигателей узла предварительного фрезерования, кВт | 2 x 2,2 |
Ёмкость клеевого бачка, л | 3,2 |
Давление воздуха, атм. | 6 - 8 |
Общая мощность, кВт | 15 |
Рабочее напряжение, В | 380 |
Габаритные размеры |
|
Длина, мм | 6460 |
Ширина, мм | 900 |
Высота, мм | 1610 |
Вес, кг | 1840 |
Предназначен для высокоскоростного облицовывания прямолинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом с автоматической перенастройкой на толщину кромки до 3 мм.
|
|
|
|
|
|
|
|
|
Габариты, мм | 6460x900x1610 |
Страна производства | Китай |
