8 291 826 руб.
Волоконный лазерный станок для резки металлов MetalTec T6020 (1000W)
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Отличительные особенности
Конструктивные особенности
ЦЕЛЬНОСВАРНАЯ СТАНИНА При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки. |
|
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN производит линейные направляющие для европейских и азиатских рынков. Подшипники HIWIN, обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность. |
|
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
|
КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ - РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ X И Y Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки. |
|
|
АВТОМАТИЧЕСКОЕ ПОДДЕРЖИВАЮЩЕЕ УСТРОЙСТВО (ПНЕВМАТИЧЕСКАЯ СИСТЕМА SMC) Для облегчения и улучшения работы с длинными и тяжелыми трубами, станок оснащен поддерживающими валами. Позволяет устанавливать трубы диаметром 20-200 мм. Вращение на 360 градусов. Автоматическое перемещение вверх-вниз в зависимости от размера обрабатываемых труб. Автоматические поддерживающие валы, обеспечивают надежное и точное позиционирование заготовки, за счет автоподстройки к диаметру. |
|
АВТОМАТИЧЕСКИЙ ПНЕВМОЗАХВАТ И ПНЕВМОЗАЖИМНОЙ ПАТРОН Пневматические центрирующие пневмозажимы для закрепления труб, предохраняют заготовки от деформаций с возможностью контроля зажимного усилия. Труборез позволяет обрабатывать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы. Быстрая и точная подстройка зажимных механизмов, при высокой надежности фиксации заготовки, обеспечивают экономию материала, и позволяют снизить затраты на сырье. |
ЛАЗЕРНЫЙ ИСТОЧНИК «RAYCUS» / «IPG» Мощность (1000 - 4000 Вт) Станок оснащен лазерным источником компании «Raycus»(Китай) / IPG (Германия/США/Россия). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа. В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов. |
|
РЕЖУЩАЯ ГОЛОВА RAYTOOLS (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ) Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки. |
|
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ) / YASKAWA (ЯПОНИЯ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. Двигатели по оси Y (2 шт.) – 1,8 кВт + 1,8 кВт Двигатель по оси X – 0,85 кВт Двигатель по оси Z – 0,4 кВт |
|
ПЛАНЕТАРНЫЙ РЕДУКТОР (SHIMPO) Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ):
|
|
СТОЙКА УПРАВЛЕНИЯ Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows. Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. |
|
ЧИЛЛЕР HANLI H-1000 Автоматический чиллер для охлаждения излучателей лазерных станков. Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме. |
|
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «CYPCUT» Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д. AutoCAD, CorelDRAW, plt, AI, dxf |
|
ПНЕВМАТИЧЕСКИЕ ЭЛЕМЕНТЫ SMC (ЯПОНИЯ) Станок оснащен вспомогательными пневмовалами, для облегчения и безопасности загрузки рабочего стола станка, а также перемещения листа по поверхности рабочего стола. Пневматическая система от ведущего производителя: SMC (Япония) |
|
АСПИРАЦИОННАЯ УСТАНОВКА Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей. |
Комплектация
№ | Наименование | Кол-во, шт. | Примечание |
---|---|---|---|
1 | Оптоволоконный лазер MetalTec Т6020 | 1 шт. | |
2 | Источник | 1 шт. | Raycus |
3 | Серводвигатели | 4 шт. | FUJI |
4 | Стойка управления с ЖК-дисплеем и ПК | 1 компл. | CYPCUT |
5 | Поддерживающее устройство | 1 шт. | |
6 | Лазерная режущая голова | 1 шт. | Raytools (Автофокус) |
7 | Чиллер | 1 шт. | HAN LI |
8 | Беспроводной пульт управления | 1 шт. | |
9 | Автоматическая система смазки | 1 шт. | |
10 | ЗИП | 1 компл. | |
11 | Аспирационная установка | 1 шт. |
Назначение
Лазерный станок MetalTec Т6020 (1000W) предназначен для лазерной обработки труб и резки, труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.
Виды обрабатываемых материалов
Металлические трубы и профили любой формы.
Сферы применения станков
Металлообработка, строительство, машиностроение и т. д.

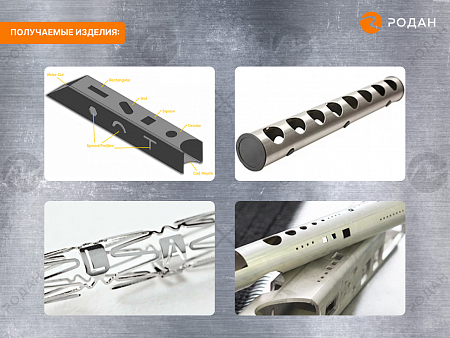

Примеры получаемых изделий
ГАБАРИТНЫЕ РАЗМЕРЫ:
Свойства
Макс. мощность, Вт | 1000 |
Страна производства | Китай |
Напряжение, В | 380 |
Максимальная скорость резки, м/мин | 30 |
Модель | T6020 (1000W) |
Тип лазера | Оптоволоконный лазер |
Длина волны лазера, нм | 1070 (± 10) |
Производитель лазера | Raycus |
Мощность лазера, Вт | 1000 |
Срок работы лазера, ч | 100 000 |
Режущая голова | Raytools |
Направляющие по осям X, Y, Z | Линейные направляющие повышенной жесткости HIWIN (Тайвань) – 30 мм (квадратного сечения) |
Передача по осям X, Y | Косозубые передачи шестерня-рейка YYC (Тайвань) |
Передача по оси Z | Высокопрецизионная шарико-винтовая пара TBI |
Двигатели по оси X, кВт | Серводвигатель FUJI 1,4 кВт (Япония) |
Двигатели по оси Y, кВт | Серводвигатель FUJI 1,4 кВт (Япония) |
Двигатель по оси Z, кВт | Серводвигатель FUJI 0,4 кВт(Япония) |
Ход по Х, мм | 250 |
Ход по Y, мм | 650 |
Ход по Z, мм | 300 |
Датчик высоты | Автоматический |
Поддерживаемые форматы файлов | AI / CAD / CorelDRAW / dxf / plt |
Система управления | Cypcut |
Смазка | Централизованная система смазки |
Минимальная ширина резки, мм | 0,12 |
Редуктор | NIDEC - SHIMPO (Япония) |
Пневматические элементы | SMC (Япония) |
Электрокомпоненты | SCHNEIDER (Германия) |
Точность позиционирования, мм | ± 0,03 |
Точность повторного позиционирования, мм | ± 0,02 |
Частота тока, Гц | 50 |
Гарантия на лазерный источник | 2 года |
Длина труб, мм | 6000 |
Наружный диаметр трубы, мм | 20 - 200 |
Длина, мм | 10776 |
Ширина, мм | 2246 |
Высота, мм | 2353 |
Вес нетто, кг | 4500 |
Транспортные данные
Количество мест | 1 |
Длина, м | 10,78 |
Ширина, м | 2,25 |
Высота, м | 2,3 |
Вес, кг | 4500 |
Объем, м³ | 55,78 |
Общий вес, кг | 4500 |
Общий обьем, м³ | 55,78 |
