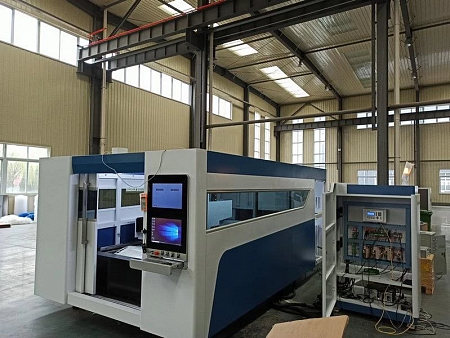

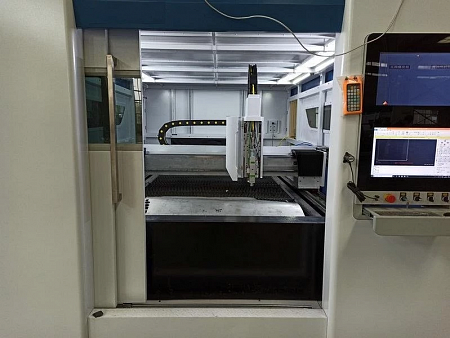

Оптоволоконный лазерный станок для резки металла MetalTec 1530P (2000 - 6000W)

В наличии

8 656 656 руб.

120 000 USD

Заказать товар

Производство:	Китай
Максимальная толщина резки,мм:	25
Размеры рабочего стола, мм:	1500 х 3000
Мощность источника, Вт:	2000 - 6000

Подробнее

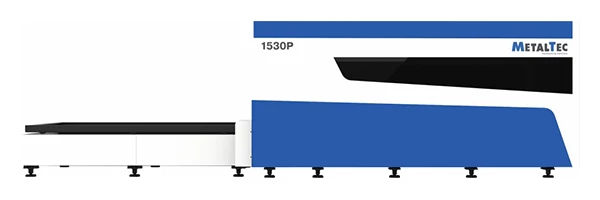

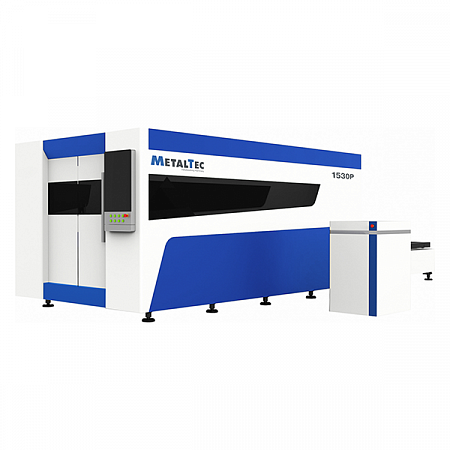

Оптоволоконный лазерный станок для резки металла MetalTec 1530P (2000 - 6000W)

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

Отличительные особенности

Особенности станка

Высокое качество лазерного пучка; малая щель резки; высокая эффективность при работе.

Высокая скорость работы: скорость выше в 2 раза чем на лазерном станке СО2 с одинаковой мощностью.

Стабильность и большой ресурс работы станков: время службы достигает до 40 000 часов.

Экономия на потреблении станками энергоресурсов: энергоемкость ниже на 20% - 30% чем на лазерном станке с трубкой СО2.

Простота и удобство наладки и эксплуатации станков: настройка лазерного пучка не требуется.

Конструктивные особенности

	ЧУГУННАЯ СТАНИНА Наши станки лазерной резки имеют портальную структуру, литую поперечную балку. Чугунная станина имеет высокую прочность и вес, и в отличие от консольных моделей, обеспечивает стабильную работу. При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.
	ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN производит линейные направляющие для европейских и азиатских рынков. Подшипники HIWIN, обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность.
	ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
	КОСОЗУБАЯ РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.
	ЛАЗЕРНЫЙ ИСТОЧНИК «RAYCUS» / «IPG» Мощность (2000 – 6000 Вт) Станок оснащен лазерным источником компании «Raycus»(Китай) / IPG (Германия/США/Россия). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа. В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.
	ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ) / YASKAWA (ЯПОНИЯ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. Двигатели по оси Y (2 шт.) – 1,8 кВт + 1,8 кВт Двигатель по оси X – 0,85 кВт Двигатель по оси Z – 0,4 кВт
	ПЛАНЕТАРНЫЙ РЕДУКТОР (SHIMPO) Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ): Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода; Более высокий КПД; Облегченная конструкция - вдвое компактней и легче редукторов других видов; Не требуют обслуживания в процессе эксплуатации.
	РЕЖУЩАЯ ГОЛОВА RAYTOOLS (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ) Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.

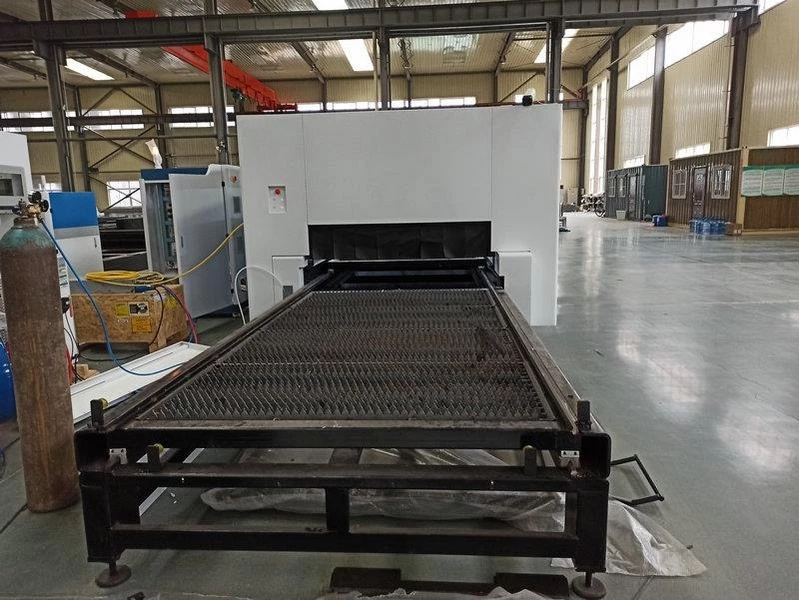

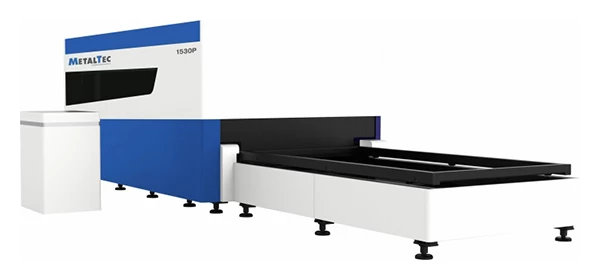

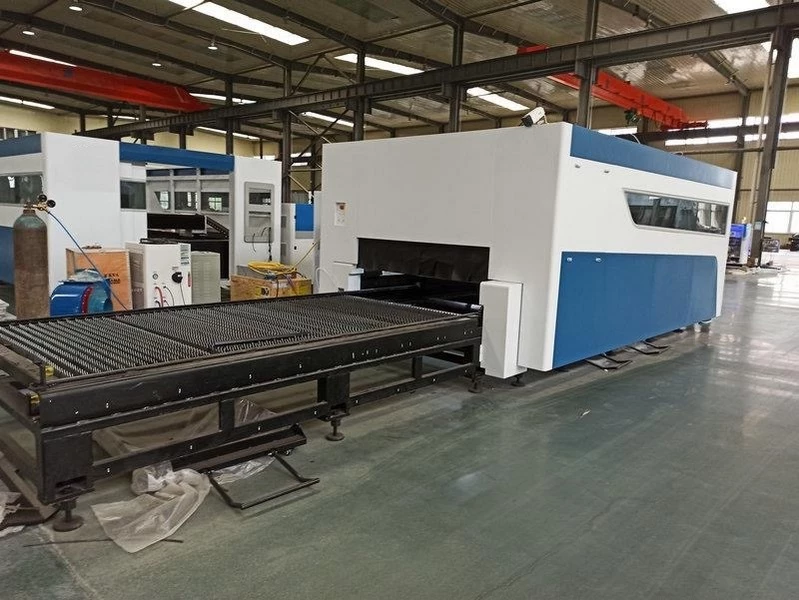

	АВТОМАТИЧЕСКИЕ СМЕННЫЕ СТОЛЫ Наличие сменного стола, обеспечивает увеличение производительности в несколько раз, и позволяет выполнять резку практически без остановки. Смена происходит в автоматическом режиме.

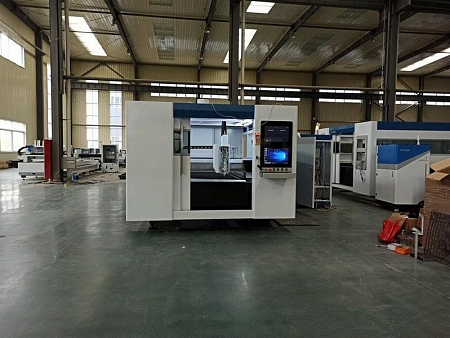

	КАБИНЕТНАЯ ЗАЩИТА Защитная кабина с встроенной системой аспирации, нейтрализует металлическую пыль и газ. Тем самым защищая оператора и персонал производства от воздействия излучения и возникающих под действием температуры вредных газообразных веществ.
	СТОЙКА УПРАВЛЕНИЯ Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows. Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.
	ЧИЛЛЕР HANLI Автоматический чиллер для охлаждения излучателей лазерных станков. Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.
	ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «CYPCUT» Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д. AutoCAD, CorelDRAW, plt, AI, dxf
	АСПИРАЦИОННАЯ УСТАНОВКА Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.

Характеристики

Модель	1530 P (2000-6000W)
Рабочая зона (X x Y), мм	1500 x 3000
Тип лазера	Оптоволоконный лазер
Режущая голова	Raytools (Автофокусировка)
Производитель лазера	Raycus
Мощность лазера, Вт	2000 - 6000
Длина волны лазера	1070 nm
Срок работы лазера, ч	100 000
Вид охлаждения	Чиллер HAN LI
Направляющие по осям X, Y, Z	HIWIN - 30 мм (квадратного сечения)
Передача по осям X, Y	Двухприводные зубчатыe рейки YYC (Тайвань)
Передача по оси Z	Шарико-винтовая пара TBI
Двигатели по оси X	Японский серводвигатель YASKAWA 1,8 кВт
Двигатели по оси Y	Японский серводвигатель YASKAWA 0,85 кВт
Двигатель по оси Z	Японский серводвигатель YASKAWA 0,4 кВт
Редуктор	NIDEC-SHIMPO (Япония)
Пневматические элементы	SMC (Япония) / SCHNEIDER (Франция)
Электрокомпоненты	Оmron (Япония)
Система управления	Cypcut
Поддерживаемые форматы файлов	CAD, CorelDRAW, plt, AI, dxf
Смазка	Централизованная система смазки
Датчик высоты	Автоматический
Максимальная толщина резки, мм	Нержавеющая сталь – 16 Углеродистая сталь – 25
Максимальная скорость резки, м/мин	30
Максимальная скорость холостого хода, м/мин	до 100
Точность позиционирования, мм	±0,03
Точность повторного позиционирования, мм	±0,02
Минимальная ширина резки, мм	0,12
Напряжение (источник), В	220
Напряжение (станок), В	380
Частота тока, Гц	50
Гарантия на лазерный источник	2 года
Габаритные размеры:
Длина, мм	4748
Ширина, мм	2815
Высота, мм	2815
Вес, кг	2815

Описание

Назначение

Лазерный станок MetalTec 1530P (2000 - 6000W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.

Виды обрабатываемых материалов

Наиболее эффективно станок может быть использован при решении таких задач как: фигурная резка металла, прямолинейный и криволинейный раскрой металлических листов, обработка углеродистой, кремниевой и нержавеющей сталей, алюминиевых и титановых сплавов, оцинкованного листа.

Сферы применения станков

Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.

Примеры получаемых изделий

Комплектация

№	Наименование	Кол-во, шт.	Примечание
1	Оптоволоконный лазер MetalTec 1530 – механическая часть	1 шт.
2	Источник	1 шт.	Raycus
3	Серводвигатели	4 шт.	YASKAWA
4	Стойка управления с ЖК-дисплеем и ПК	1 компл.	CYPCUT
5	Система регулировки высоты заготовки BCS 100	1 шт.
6	Лазерная режущая голова	1 шт.	Raytools (Автофокус)
7	Чиллер	1 шт.	HAN LI
8	Беспроводной пульт управления	1 шт.
9	Автоматическая система смазки	1 шт.
10	ЗИП	1 компл.
11	Кабинетная защита зоны обработки	1 шт.
12	Сменный стол	1 шт.
13	Вытяжная вентиляция	1 шт.
14	Стабилизатор 20 кВт	1 шт.
15	Комплект инструмента для обслуживания (Сопло - 10 шт., зеркало защитное - 6 шт., керамическая проставка - 4 шт.)	1 шт.

Свойства

Габариты, мм	4748 x 2815 x 2153
Страна производства	Китай
Мощность двигателя, кВт	2000 - 6000
